Пайка разъема ШР: Как, Для Чего и Зачем

Описание

Разъемы ШР (штепсельные разъемы) широко используются в различных электрических схемах для подключения проводов. Правильная пайка таких разъемов обеспечивает надежность соединения и долговечность работы устройства. В данной статье мы рассмотрим, как правильно выполнять пайку разъема ШР, для чего она нужна и какие преимущества это приносит.

Что такое разъем ШР?

Разъем ШР - это электрический разъем, который обеспечивает соединение двух проводов. Он состоит из нескольких контактных элементов и корпуса, которые позволяют обеспечить надежный электро- и механический контакт.

Для чего используется пайка разъема ШР?

- Надежность соединения: Пайка обеспечивает прочное и долговечное соединение, которое лучше справляется с механическими нагрузками.
- Устойчивость к коррозии: Хорошо выполненная пайка защищает соединение от воздействия влаги и коррозии.
- Облегчение замены: В случае повреждения провода разъем можно легко заменить, не нарушая целостности всей схемы.

Как правильно выполнить пайку разъема ШР?

Подготовка

- Необходимые инструменты:
- Паяльник
- Припо́й (сосновый или безсвинцовый)
- Очиститель для контактов
- Изоляционная лента
- Ножницы для проводов

Этапы подготовки:
1. Очистите контакты разъема от загрязнений.
2. Удалите изоляцию с концов проводов на 0.5-1 см.

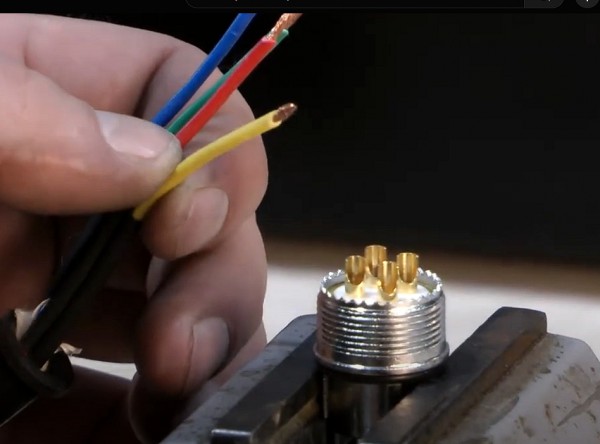

Процесс пайки

1. Нагрейте паяльник до температуры около 350°C.
2. Установите провод в соответствующий контакт разъема.
3. Нанесите припой на соединение, дождавшись его полного расплавления.
4. Убедитесь, что соединение имеет ровную и блестящую поверхность.
5. Дайте остыть и проверьте прочность соединения.

Завершение монтажа

После пайки изолируйте открытые участки проводов с помощью изоляционной ленты, чтобы предотвратить короткое замыкание.

Преимущества монтажа проводов с штепсельным разъемом

- Легкость замены: В случае поломки провода или разъема, без труда можно выполнить замену.
- Упрощенное обслуживание: Позволяет быстро отключать и подключать устройства.
- Гибкость системы: Возможность легко изменять конфигурацию электрической схемы, добавляя или убирая устройства.

Заключение

Пайка разъема ШР является неотъемлемой частью монтажа проводов в электрических схемах. Правильная пайка обеспечивает надежность и долговечность соединений. Следуя указанным шагам, можно без труда выполнить монтаж проводов с штепсельным разъемом, что значительно упрощает работу и обслуживание электронных устройств.
